21way ξεπλύντε την τοποθετημένη περίφραξη 7 πλαστικών κιβωτίων κιβωτίων διανομής MCB κιβώτιο τρόπων MCB
Προϊόν Meature

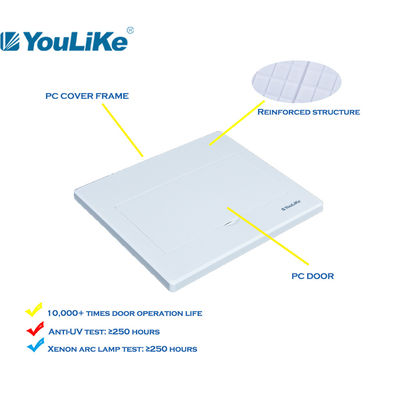

1. Υλικό κιβωτίων: ντυμένος σκόνη χάλυβας
2. Υλικό πλαισίων κάλυψης: PC
3. Υλικό πορτών: PC (διαφανής πόρτα και άσπρη πόρτα)
4. Όλα τα πλαστικά μέρη: χωρίς συγκεκριμένη φλόγα - καθυστερών
5. Το Pastic μπορεί να προσαρμοστεί στη φλόγα - καθυστερών (ο βαθμός V1~V0 εξαρτάται από το υλικό).
Πλαστικό αποτέλεσμα της δοκιμής μερών
1. Πυρακτωμένη δοκιμή καλωδίων σε 650℃.
2. Αντι-UV δοκιμή (για να αποκαλύψει την πλαστική αντιγηραντική απόδοση) ≥250hrs.
3. Ξένο δοκιμή ≥250hrs. λαμπτήρων τόξων.
4. Χρόνοι δοκιμής ≥10,000 λειτουργίας αρθρώσεων κανένα σπάσιμο.
Σημεία προσοχής
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με συγκεκριμένο και χύνεται στην περιοχή, το κατώτατο κιβώτιο πρέπει να υποστηριχθεί πάνω-κάτω, και σωστός να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Κατά τη διάρκεια της εγκατάστασης του ανώτερου τοίχου του κατώτατου κιβωτίου, είναι απαγορευμένο για να εμποδίσει την περασμένη κλωστή τρύπα στο σωστό πιάτο με το κονίαμα τσιμέντου.
3. Η μέγιστη ροπή ρουλεμάν της στηρίζοντας βίδας στο κατώτατο κιβώτιο είναι 20n. μ.
4. Συστήνεται να εγκατασταθεί η επιτροπή υποστήριξης αφότου ο τοίχος.
Προδιαγραφές της σειράς M5, εκροή
| Πρότυπο |
Τρόπος |
Μέγεθος κάλυψης |
Μέγεθος κιβωτίων |
Τερματικά
|
Knockouts |
| L*H*T (χιλ.) |
L*W*D*T (χιλ.) |
μέγεθος (χιλ.) |
PE |
Ν |
μια πλευρά qty |
| M5-107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

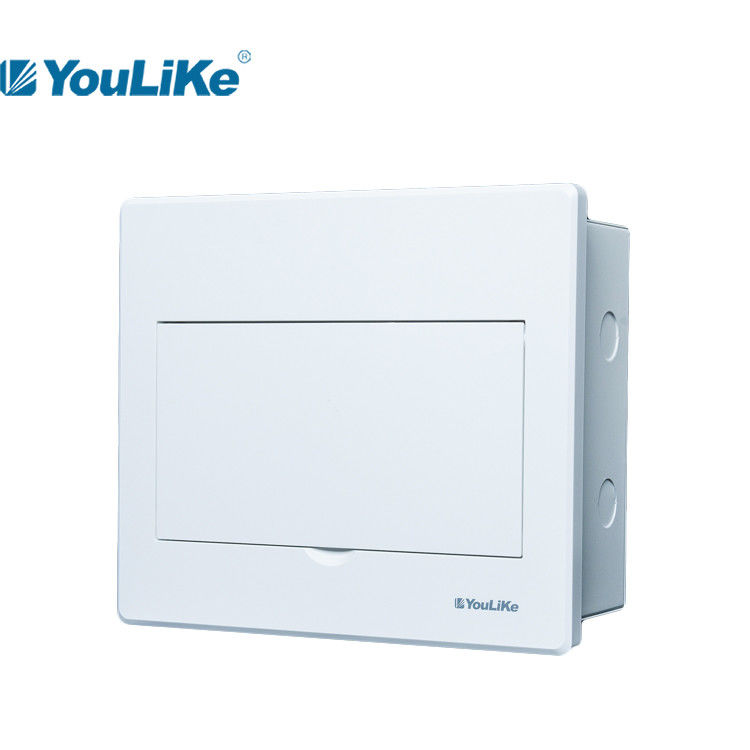

Επίδειξη λεπτομερειών προϊόντων
Εφαρμογή
M5 η σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.

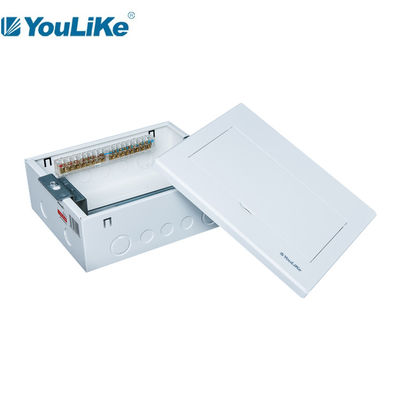

1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά χαλκού (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 6%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Οι πλαστικοί σφιγκτήρες καλωδίων είναι εξοπλισμένοι κάτω από τη ράγα DIN.
Συσκευασία
| Πρότυπο |
Μέγεθος χαρτοκιβωτίων |
Όγκος/ctn |
PC/ctn |
Υπολογισμένο βάρος (κλ/ctn) |
| χιλ. |
μ ³ |
καθαρό βάρος |
ακαθάριστο βάρος |
| M5-107 |
580*245*515 |
0,0732 |
10 |
9.58 |
|
| M5-110 |
580*300*515 |
0,0896 |
10 |
14.66 |
|
| M5-112 |
580*340*515 |
0,1016 |
10 |
17.10 |
|
| M5-115 |
580*280*400 |
0,0650 |
5 |
9.25 |
|
| M5-118 |
580*280*455 |
0,0739 |
5 |
10.20 |
|
| M5-121 |
580*280*505 |
0,0821 |
5 |
11.65 |
|
| M5-224 |
505*165*390 |
0,0325 |
1 |
6.70 |
|
| M5-230 |
525*160*425 |
0,0357 |
1 |
3.60 |
|
| M5-345 |
695*160*425 |
0,0473 |
1 |
4.05 |
|
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
