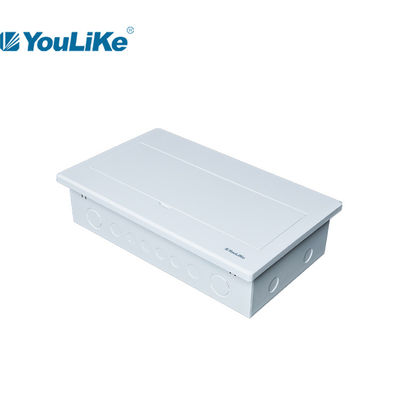

IP40 καταναλωτική μονάδα 18 διανομής ποιοτικών περιφράξεων παράθυρο ραγών τρόπων DIN για ενιαίες φάσεις τύπων MCB τις επίπεδες
Χαρακτηριστικό γνώρισμα προϊόντων
1. Κατώτατο κιβώτιο καλής ποιότητας, ασφαλής και αξιόπιστος.
2. Υψηλός - φραγμός ποιοτικού χαλκού, ανθεκτικός.
3. Ισιώστε τη ράγα DIN και σταθεροποιήστε την υποστήριξη.
4. Οι βίδες ανοξείδωτου έχουν την υψηλή σκληρότητα και τις καλές μηχανικές ιδιότητες.
5. Η χωριστή άρθρωση είναι αρκετά σταθερή
Ποιοτικός έλεγχος
1. Ακατέργαστος matreial
* πιάτο χάλυβα από τις κορυφαίες επιχειρήσεις χάλυβα
* ολοκαίνουργιο πλαστικό
* σταθερή αλυσίδα εφοδιασμού
2. Συστατικά
* ασφαλές και ασφαλές γήινο σύστημα
* τερματικό σύνθεσης ορείχαλκου 57,5%
* πολυ-διπλωμένος οικότροφος
* άρθρωση χρονικών διπλωμάτων ευρεσιτεχνίας 1.200+
* σφιγκτήρας καλωδίων
3. Επιθεώρηση
* υλική ανάλυση
* επιθεώρηση για τη μεμονωμένη διαδικασία
* ημιτελική επιθεώρηση προϊόντων
* επιθεώρηση τελικών προϊόντων
Σημεία προσοχής
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με συγκεκριμένο και χύνεται στην περιοχή, το κατώτατο κιβώτιο πρέπει να υποστηριχθεί πάνω-κάτω, και σωστός να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Κατά τη διάρκεια της εγκατάστασης του ανώτερου τοίχου του κατώτατου κιβωτίου, είναι απαγορευμένο για να εμποδίσει την περασμένη κλωστή τρύπα στο σωστό πιάτο με το κονίαμα τσιμέντου.
3. Η μέγιστη ροπή ρουλεμάν της στηρίζοντας βίδας στο κατώτατο κιβώτιο είναι 20n. μ.
4. Συστήνεται να εγκατασταθεί η επιτροπή υποστήριξης αφότου ο τοίχος.
Προδιαγραφές της σειράς M5, εκροή
| Πρότυπο |
Τρόπος |
Μέγεθος κάλυψης |
Μέγεθος κιβωτίων |
Τερματικά
|
Knockouts |
| L*H*T (χιλ.) |
L*W*D*T (χιλ.) |
μέγεθος (χιλ.) |
PE |
Ν |
μια πλευρά qty |
| M5-107 |
7way |
224*240*15.5 (27,5) |
202*210*90*1.0 |
6.4*12 |
5 |
6 |
6 |
| M5-110 |
10way |
278*240*15.5 (27,5) |
256*210*90*1.0 |
6.4*12 |
7 |
8 |
7 |
| M5-112 |
12way |
316*240*15.5 (27,5) |
292*210*90*1.0 |
6.4*12 |
7 |
8 |
8 |
| M5-115 |
15way |
370*260*15.5 (27,5) |
346*210*90*1.0 |
6.4*12 |
9 |
10 |
9 |
| M5-118 |
18way |
424*260*15.5 (27,5) |
400*210*90*1.0 |
6.4*12 |
12 |
13 |
10 |
| M5-121 |
21way |
478*260*15.5 (27,5) |
454*210*90*1.0 |
6.4*12 |
12 |
13 |
12 |
| M5-224 |
24way |
335*460* 19(31) |
305*420*100*1.2 |
8*12 |
12 |
13 |
9 |
| M5-230 |
30way |
375*480* 18(30) |
345*450*100*1.2 |
8*12 |
2*9 |
2*10 |
10 |
| M5-345 |
45way |
375*650* 18(30) |
345*620*100*1.2 |
8*12 |
2*12 |
2*13 |
10 |

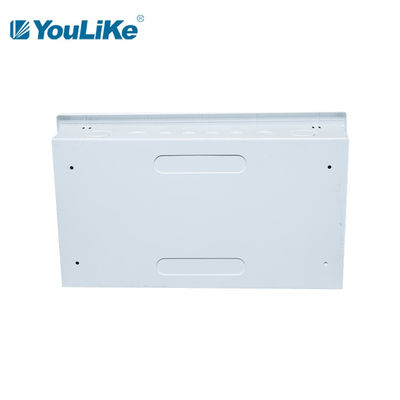

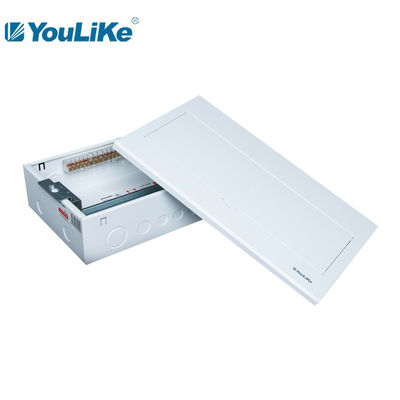

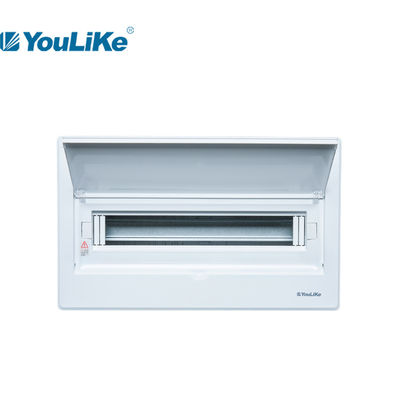

Επίδειξη λεπτομέρειας προϊόντων
Συσκευασία
| Πρότυπο |
Μέγεθος χαρτοκιβωτίων |
Όγκος/ctn |
PC/ctn |
Υπολογισμένο βάρος (κλ/ctn) |
| χιλ. |
μ ³ |
καθαρό βάρος |
ακαθάριστο βάρος |
| M5-107 |
580*245*515 |
0,0732 |
10 |
9.58 |
|
| M5-110 |
580*300*515 |
0,0896 |
10 |
14.66 |
|
| M5-112 |
580*340*515 |
0,1016 |
10 |
17.10 |
|
| M5-115 |
580*280*400 |
0,0650 |
5 |
9.25 |
|
| M5-118 |
580*280*455 |
0,0739 |
5 |
10.20 |
|
| M5-121 |
580*280*505 |
0,0821 |
5 |
11.65 |
|
| M5-224 |
505*165*390 |
0,0325 |
1 |
6.70 |
|
| M5-230 |
525*160*425 |
0,0357 |
1 |
3.60 |
|
| M5-345 |
695*160*425 |
0,0473 |
1 |
4.05 |
|
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
Εφαρμογή
M5 η σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.
1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά χαλκού (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 6%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Οι πλαστικοί σφιγκτήρες καλωδίων είναι εξοπλισμένοι κάτω από τη ράγα DIN.
