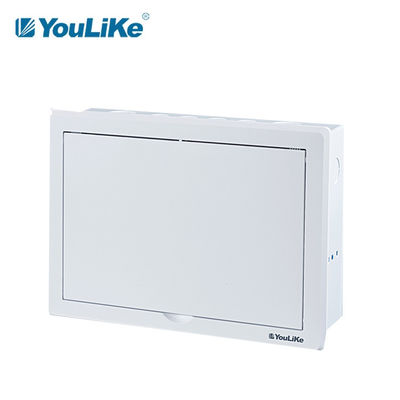

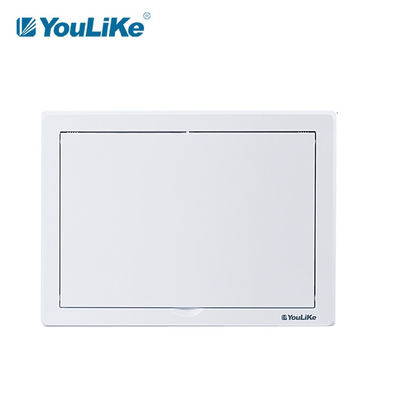

Χαμηλής τιμής πινάκων στο ίδιο επίπεδο τοποθετημένο συνδέσεων σύνδεσης κιβώτιο διανομής ενιαίας φάσης 15way ηλεκτρικό
Εμφάνιση προϊόντων
1. Η επιτροπή είναι μια διασπασμένη δομή, η οποία αποτελείται από το εξωτερικό πλαίσιο επιτροπής, την κινητά πόρτα και το χώρισμα επιτροπής.
2. Η επιτροπή είναι 15.5mm υψηλότερη από τον τοίχο συνολικά, και το λεπτύτερο μέρος της άκρης είναι 9.5mm. Η γενική εμφάνιση έχει τις σαφείς άκρες και τις γωνίες, λεπτή παγωμένη σύσταση στην επιφάνεια, και δίνει στους ανθρώπους μια αίσθηση της απλότητας και της μόνιμης ομορφιάς.

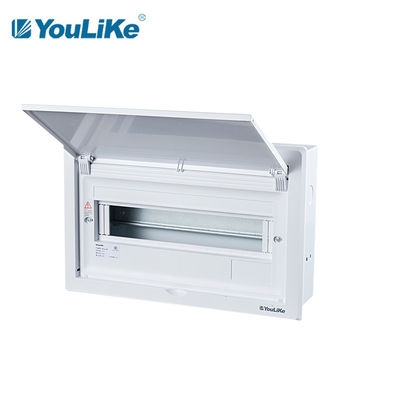

3. Αφότου ανοίγουν την κινητή πόρτα, η εσωτερική κοίλη επιφάνεια τόξων με τη λεπτή σύσταση όχι μόνο δίνει έμφαση στην ακεραιότητα του εσωτερικού και εξωτερικού αισθητήριου σχεδίου, αλλά και παρουσιάζει έξοχο σχέδιο της δύναμης επιτροπής.
Πλεονέκτημα προϊόντων
1. Ισχυρό κιβώτιο για τη διάρκεια.
2. Κυρτή επιτροπή, διαδικασία μεταλλινών.
3. Ράγα btacket για να αποτρέψει την παραμόρφωση.
4. Υψηλής ποιότητας φραγμός χαλκού, εύρωστος και ανθεκτικός.
5. Βελτιστοποιήστε τις λεπτομέρειες για να ικανοποιήσετε τις ανάγκες σας.
Εφαρμογή
P3 η σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.
1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά ορείχαλκου (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 57,5%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Πιάτο άνοιξη μετάλλων μετάλλων για να παρέχει την πρόσθετη ζωή υπηρεσιών των πλαστικών αρθρώσεων.
Προδιαγραφές της σειράς P3, εκροή
| Πρότυπο |
Τρόπος |
Μέγεθος κάλυψης |
Μέγεθος κιβωτίων |
Τερματικά
|
Knockouts |
| L*H*T (χιλ.) |
L*W*D*T (χιλ.) |
μέγεθος (χιλ.) |
PE |
Ν |
μια πλευρά qty |
|
P3-112
|
12way |
312×230×10 (27,5) |
292×210×90×1.0 |
6×10.4 |
8 |
7 |
6 |
|
P3-115
|
15way |
366×240×10 (27,5) |
346×220×90×1.0 |
6×10.4 |
8 |
7 |
7 |
|
P3-118
|
18way |
420×240×10 (27,5) |
400×220×90×1.0 |
6×10.4 |
11 |
10 |
9 |
|
P3-121
|
21way |
474×240×10 (27,5) |
454×220×90×1.0 |
6×10.4 |
11 |
10 |
10 |
|
P3-124
|
24way |
528×250×10 (27,5) |
508×230×90×1.0 |
6×10.4 |
13 |
12 |
10 |
|
P3-226
|
26way |
348×400×10 (27,5) |
328×380×90×1.0 |
6×10.4 |
13 |
12 |
6 |
|
P3-232
|
32way |
402×400×10 (27,5) |
382×380×90×1.0 |
6.4×12 |
16 |
15 |
7 |
|
P3-242
|
42way |
492×400×10 (27,5) |
472×380×90×1.0 |
6.4×12 |
18 |
17 |
10 |
Επίδειξη επιχείρησης
Συσκευασία
| Πρότυπο |
Μέγεθος χαρτοκιβωτίων |
Όγκος/ctn |
PC/ctn |
Υπολογισμένο βάρος (κλ/ctn) |
| χιλ. |
μ ³ |
καθαρό βάρος |
ακαθάριστο βάρος |
| P3-112 |
655×300×385 |
0,0756 |
5 |
17.10 |
|
| P3-115 |
655×310×440 |
0,0893 |
5 |
9.25 |
|
| P3-118 |
655×310×495 |
0,1005 |
5 |
10.20 |
|
| P3-121 |
655×310×545 |
0,1107 |
5 |
11.65 |
|
| P3-124 |
655×320×600 |
0,1258 |
5 |
12.40 |
|
| P3-226 |
460×135×385 |
0,0240 |
1 |
5.40 |
|
| P3-232 |
460×135×440 |
0,0273 |
1 |
6.70 |
|
| P3-242 |
460×135×530 |
0,0329 |
1 |
3.60 |
|
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
Προφυλάξεις εγκατάστασης
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με το σκυρόδεμα για την επιτόπια έκχυση, η περιβάλλουσα υποστήριξη θα γίνει μέσα στο κατώτατο κιβώτιο για να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Η μέγιστη ροπή ρουλεμάν του μπουλονιού επιχωμάτωσης στο κατώτατο κιβώτιο είναι 18N. Μ.
3. Συστήνεται να εγκατασταθεί η επιφάνεια υποστήριξης αφότου ο τοίχος.
4. Το υποστήριγμα είναι συνδεμένο με τον τοίχο για την εγκατάσταση.
5. Η εγκατάσταση του κιβωτίου πρέπει να στηριχτεί, και το κιβώτιο δεν είναι εξοπλισμένο με την επιχωμάτωση.
