Λεπτομέρειες:
|
| Όνομα προϊόντων: | επίπεδος τοποθετήστε το κιβώτιο διανομής | Υλικό πορτών: | HIPS/PC |
|---|---|---|---|
| Χρώμα: | Άσπρος | Εκτιμημένη τάση: | 400V+/20% |
| Εκτιμημένο ρεύμα: | 55A/ 63A | Επίπεδο προστασίας: | IP40 |
| Διάσταση τρόπων: | 18mm | Τελική διάσταση: | 6x9mm |
| Επισημαίνω: | 42 κιβώτιο ενιαίας φάσης MCB τρόπων,42 μονάδα οικιακών καταναλωτών τρόπων,κιβώτιο ενιαίας φάσης MCB 6x9mm |
||

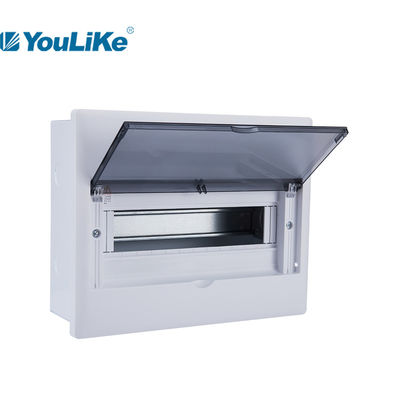

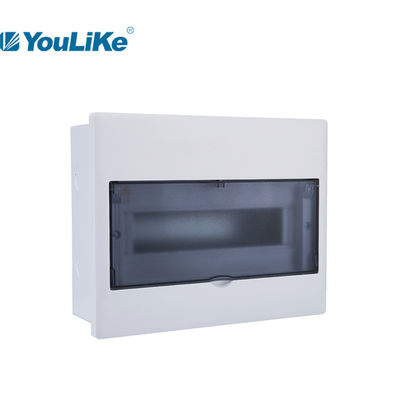

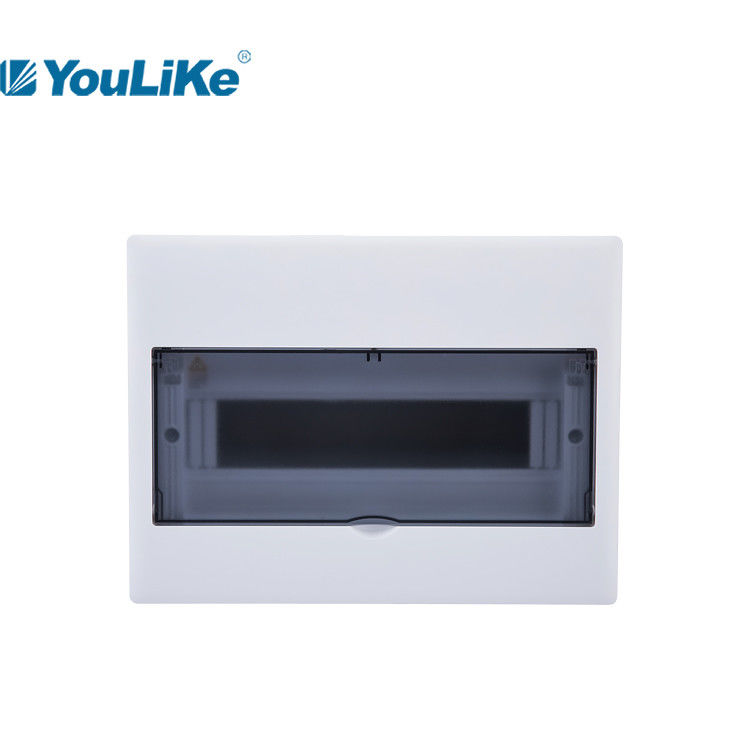

η εκροή πινάκων διανομής τοποθετεί 6 τρόπους στο κιβώτιο DB κιβωτίων διανομής ηλεκτρικής δύναμης 42 τρόπων
Χαρακτηριστικά προϊόντων
1. Υλικό κιβωτίων: ντυμένος δύναμη χάλυβας
2. Υλικό πλαισίων κάλυψης: ΙΣΧΙΑ
3. Υλικό πορτών: ΙΣΧΙΑ (για την άσπρη πόρτα) και υλικό PC (για τη διαφανή πόρτα).
4. Όλα τα πλαστικά μέρη είναι χωρίς συγκεκριμένη φλόγα - καθυστερών και κατάλληλος να περάσουν την πυρακτωμένη δοκιμή καλωδίων σε 650℃.
5. Το Pastic μπορεί να προσαρμοστεί στη φλόγα - καθυστερών (ο βαθμός V1~V0 εξαρτάται από το υλικό).
Εφαρμογή
JX η σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.
Σημεία προσοχής
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με συγκεκριμένο και χύνεται στην περιοχή, το κατώτατο κιβώτιο πρέπει να υποστηριχθεί πάνω-κάτω, και σωστός να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Κατά τη διάρκεια της εγκατάστασης του ανώτερου τοίχου του κατώτατου κιβωτίου, είναι απαγορευμένο για να εμποδίσει την περασμένη κλωστή τρύπα στο σωστό πιάτο με το κονίαμα τσιμέντου.
3. 4.The η μέγιστη ροπή ρουλεμάν της στηρίζοντας βίδας στο κατώτατο κιβώτιο είναι 20n. μ.
Συστήνεται να εγκατασταθεί η επιτροπή υποστήριξης αφότου ο τοίχος.
Πλαστικό αποτέλεσμα της δοκιμής μερών
1. Πυρακτωμένη δοκιμή καλωδίων σε 650℃.
2. Αντι-UV δοκιμή (για να αποκαλύψει την πλαστική αντιγηραντική απόδοση) ≥250hrs.
3. Ξένο δοκιμή ≥250hrs. λαμπτήρων τόξων.
4. Χρόνοι δοκιμής ≥10,000 λειτουργίας αρθρώσεων κανένα σπάσιμο.
Προδιαγραφές της σειράς JX, εκροή
| Πρότυπο | Τρόπος | Μέγεθος κάλυψης | Μέγεθος κιβωτίων |
Τερματικά |
Knockouts | ||
| L*H*T (χιλ.) | L*W*D*T (χιλ.) | μέγεθος (χιλ.) | PE | Ν | μια πλευρά qty | ||
| Jxp-106 | 6way | 178*210* 17.5(26) | 156*192*75*0.8 | 6*9 | 4 | 3 | 2 |
| Jxp-110 | 10way | 250*210* 17.5(26) | 228*192*75*0.8 | 6*9 | 6 | 5 | 5 |
| Jxp-113 | 13way | 304*210* 17.5(26) | 282*192*75*0.8 | 6*9 | 6 | 5 | 6 |
| Jxp-116 | 16way | 358*210* 17.5(26) | 336*192*75*0.8 | 6*9 | 8 | 7 | 7 |
| Jxp-118 | 18way | 394*210* 17.5(26) | 372*192*75*0.8 | 6*9 | 11 | 10 | 8 |
| Jxp-121 | 21way | 448*210* 17.5(26) | 426*192*75*0.8 | 6*9 | 11 | 10 | 10 |
| Jxp-124 | 24way | 524*252*17.5 (26,5) | 498*230*90*1.0 | 6*9 | 11 | 12 | 10 |
| Jxp-232 | 32way | 358*405* 17.5(26) | 336*380*90*0.8 | 6*9 | 13 | 15 | 7 |
| Jxp-242 | 42way | 448*405* 17.5(26) | 426*380*90*0.8 | 6*9 | 16 | 17 | 10 |

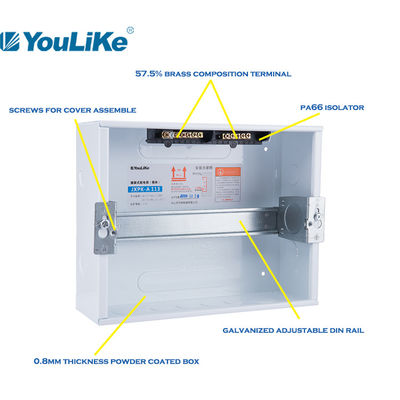

Επίδειξη λεπτομερειών προϊόντων
#1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
#2. Τα τερματικά ορείχαλκου (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 57,5%.
#3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
#4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
Συσκευασία
| Πρότυπο | Μέγεθος χαρτοκιβωτίων | Όγκος/ctn | PC/ctn | Υπολογισμένο βάρος (κλ/ctn) | |
| χιλ. | μ ³ | καθαρό βάρος | ακαθάριστο βάρος | ||
| Jxp-106 | 505*200*455 | 0,0460 | 10 | ||
| Jxp-110 | 505*275*455 | 0,0632 | 10 | 14.66 | |
| Jxp-113 | 505*325*455 | 0,0747 | 10 | 17.10 | |
| Jxp-116 | 505*230*385 | 0,0448 | 5 | 9.25 | |
| Jxp-118 | 505*230*425 | 0,0494 | 5 | 10.20 | |
| Jxp-121 | 505*230*475 | 0,0552 | 5 | 11.65 | |
| Jxp-124 | 465*275*555 | 0,0710 | 4 | 6.70 | |
| Jxp-232 | 460*135*420 | 0,0261 | 1 | 4.05 | |
| Jxp-242 | 505*135*465 | 0,0317 | 1 | 4.75 | |
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
