Λεπτομέρειες:
|
| Όνομα προϊόντων: | ηλεκτρικό κιβώτιο διανομής | Χρώμα: | Άσπρος |
|---|---|---|---|
| Επεξεργασία επιφάνειας: | ψεκασμός επιστρώματος σκονών | Υλικό πλαισίων κάλυψης: | PC |
| Εκτιμημένη τάση: | AC400v (+/-20%) | Εκτιμημένο νόμισμα: | 63A/80A |
| Τοποθετώντας τύπος: | εκροή | Προστασία εισόδου: | IP40 |
| Επισημαίνω: | AC400V 2 κιβώτιο Πολωνού MCB,2 διπλό κιβώτιο πόλων υπόλοιπου κόσμου mcb,Κιβώτιο Συμβούλιο Πολιτιστικής Συνεργασίας 2 Πολωνός MCB |
||

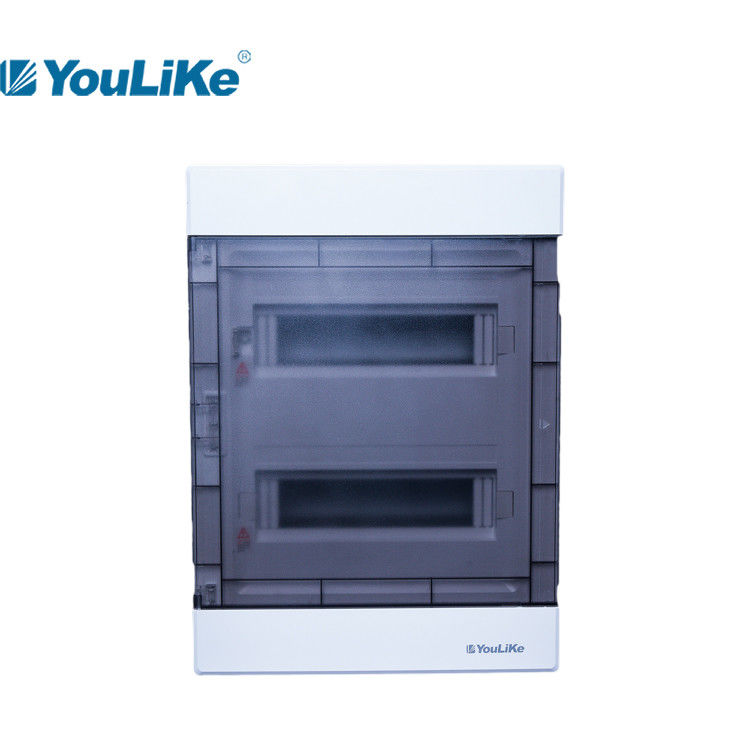

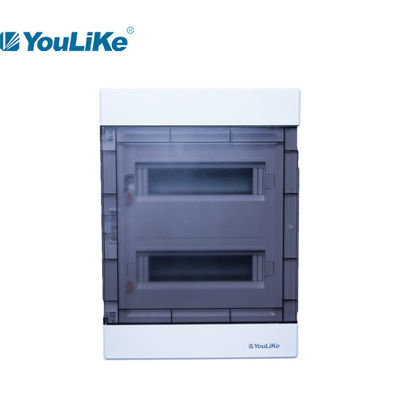

2 παράθυρο διανομής τύπων MCB υπόλοιπου κόσμου με τη διαφανή καταναλωτική μονάδα 2 κάλυψης παράθυρο Πολωνού MCB
Εφαρμογή
M5 η σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.

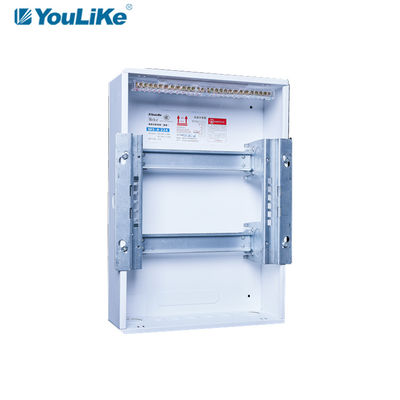

1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά χαλκού (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 6%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Οι πλαστικοί σφιγκτήρες καλωδίων είναι εξοπλισμένοι κάτω από τη ράγα DIN.
Χαρακτηριστικό γνώρισμα προϊόντων

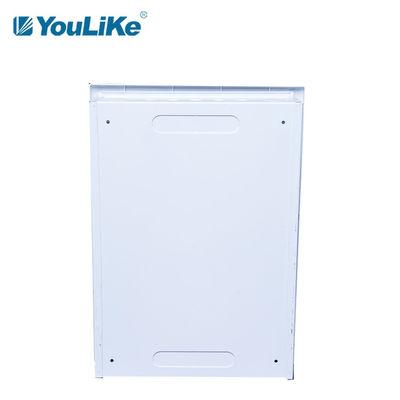

1. Υλικό κιβωτίων: ντυμένος σκόνη χάλυβας
2. Υλικό πλαισίων κάλυψης: PC

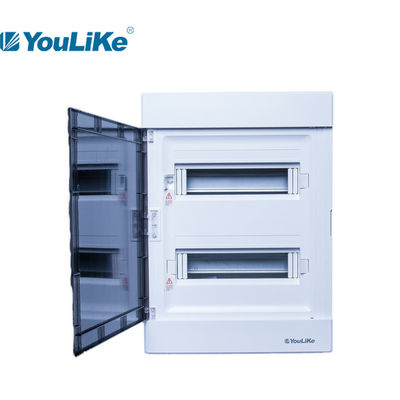

3. Υλικό πορτών: PC (διαφανής πόρτα και άσπρη πόρτα)
4. Όλα τα πλαστικά μέρη: χωρίς συγκεκριμένη φλόγα - καθυστερών
5. Το Pastic μπορεί να προσαρμοστεί στη φλόγα - καθυστερών (ο βαθμός V1~V0 εξαρτάται από το υλικό).
Σημεία προσοχής
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με συγκεκριμένο και χύνεται στην περιοχή, το κατώτατο κιβώτιο πρέπει να υποστηριχθεί πάνω-κάτω, και σωστός να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Κατά τη διάρκεια της εγκατάστασης του ανώτερου τοίχου του κατώτατου κιβωτίου, είναι απαγορευμένο για να εμποδίσει την περασμένη κλωστή τρύπα στο σωστό πιάτο με το κονίαμα τσιμέντου.
3. Η μέγιστη ροπή ρουλεμάν της στηρίζοντας βίδας στο κατώτατο κιβώτιο είναι 20n. μ.
4. Συστήνεται να εγκατασταθεί η επιτροπή υποστήριξης αφότου ο τοίχος.
Προδιαγραφές της σειράς M5, εκροή
| Πρότυπο | Τρόπος | Μέγεθος κάλυψης | Μέγεθος κιβωτίων |
Τερματικά |
Knockouts | ||
| L*H*T (χιλ.) | L*W*D*T (χιλ.) | μέγεθος (χιλ.) | PE | Ν | μια πλευρά qty | ||
| M5-107 | 7way | 224*240*15.5 (27,5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-110 | 10way | 278*240*15.5 (27,5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-112 | 12way | 316*240*15.5 (27,5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-115 | 15way | 370*260*15.5 (27,5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-118 | 18way | 424*260*15.5 (27,5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-121 | 21way | 478*260*15.5 (27,5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-224 | 24way | 335*460* 19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-230 | 30way | 375*480* 18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-345 | 45way | 375*650* 18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
Επίδειξη λεπτομέρειας προϊόντων
Συσκευασία
| Πρότυπο | Μέγεθος χαρτοκιβωτίων | Όγκος/ctn | PC/ctn | Υπολογισμένο βάρος (κλ/ctn) | |
| χιλ. | μ ³ | καθαρό βάρος | ακαθάριστο βάρος | ||
| M5-107 | 580*245*515 | 0,0732 | 10 | 9.58 | |
| M5-110 | 580*300*515 | 0,0896 | 10 | 14.66 | |
| M5-112 | 580*340*515 | 0,1016 | 10 | 17.10 | |
| M5-115 | 580*280*400 | 0,0650 | 5 | 9.25 | |
| M5-118 | 580*280*455 | 0,0739 | 5 | 10.20 | |
| M5-121 | 580*280*505 | 0,0821 | 5 | 11.65 | |
| M5-224 | 505*165*390 | 0,0325 | 1 | 6.70 | |
| M5-230 | 525*160*425 | 0,0357 | 1 | 3.60 | |
| M5-345 | 695*160*425 | 0,0473 | 1 | 4.05 | |
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
Εξυπηρέτηση πελατών
1. OEM/ODM (προσαρμοσμένο πάχος πιάτων βάθους κιβωτίων συσκευασίας χαρτοκιβωτίων λογότυπων)
2. Ρύθμιση διαταγής
* σταθερή παράδοση ημερών ≤15
* συγκεκριμένο MOQ
* πολλαπλάσιοι όροι πληρωμής
* αναπροσαρμογή θέσης διαταγής
3. Πρόσθετη υπηρεσία
* υπηρεσία respondence 7X24
* στην υπηρεσία περιοχών
* λαβή ποιοτικής απόκλισης
* συντονισμός εξαρτημάτων
