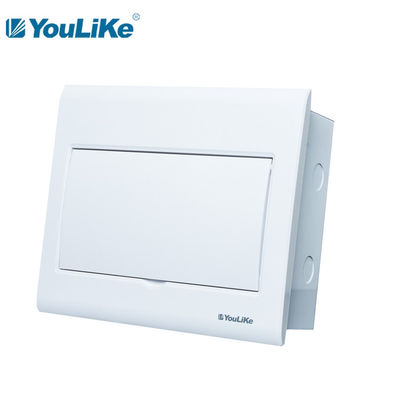

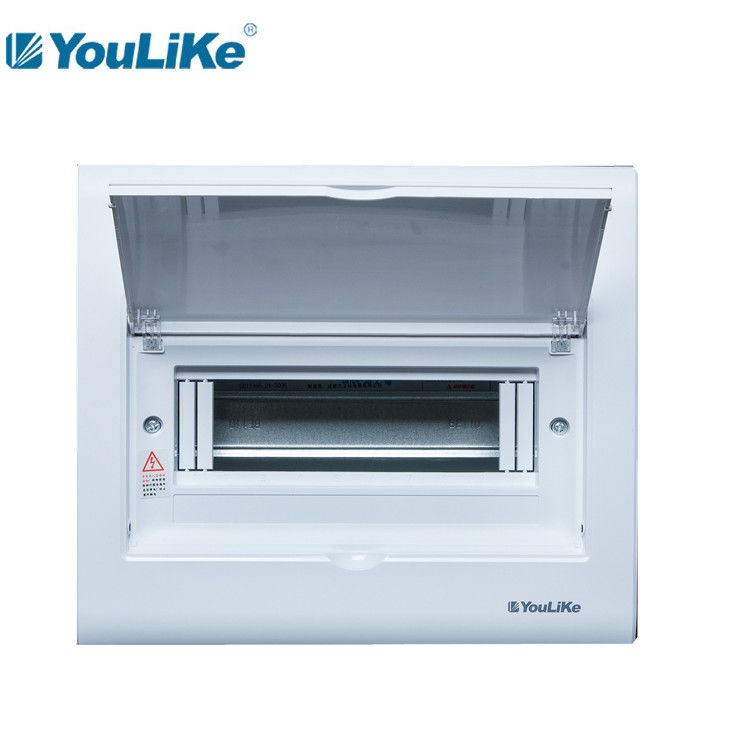

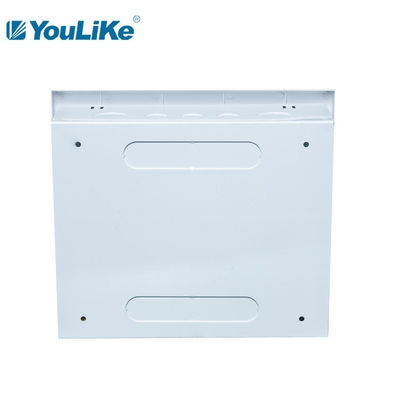

Το επίπεδο 40 προστασίας εσωτερική εκροή κιβωτίων διανομής κάλυψης 10Ways PC τοποθετεί το κιβώτιο MCB
Πλεονέκτημα προϊόντων
1. Ισχυρό κιβώτιο για τη διάρκεια.
2. Κυρτή επιτροπή, διαδικασία μεταλλινών.
3. Ράγα btacket για να αποτρέψει την παραμόρφωση.
4. Υψηλής ποιότητας φραγμός χαλκού, εύρωστος και ανθεκτικός.
5. Βελτιστοποιήστε τις λεπτομέρειες για να ικανοποιήσετε τις ανάγκες σας.
Προφυλάξεις εγκατάστασης
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με το σκυρόδεμα για την επιτόπια έκχυση, η περιβάλλουσα υποστήριξη θα γίνει μέσα στο κατώτατο κιβώτιο για να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Η μέγιστη ροπή ρουλεμάν του μπουλονιού επιχωμάτωσης στο κατώτατο κιβώτιο είναι 18N. Μ.
3. Συστήνεται να εγκατασταθεί η επιφάνεια υποστήριξης αφότου ο τοίχος.
4. Το υποστήριγμα είναι συνδεμένο με τον τοίχο για την εγκατάσταση.
5. Η εγκατάσταση του κιβωτίου πρέπει να στηριχτεί, και το κιβώτιο δεν είναι εξοπλισμένο με την επιχωμάτωση.
Πλαστικό αποτέλεσμα της δοκιμής μερών
1. Πυρακτωμένη δοκιμή καλωδίων σε 650℃.
2. Αντι-UV δοκιμή (για να αποκαλύψει την πλαστική αντιγηραντική απόδοση) ≥250hrs.
3. Ξένο δοκιμή ≥250hrs. λαμπτήρων τόξων.
4. Χρόνοι δοκιμής ≥10,000 λειτουργίας αρθρώσεων κανένα σπάσιμο.
Προδιαγραφές της σειράς μ3, εκροή
| Πρότυπο |
Τρόπος |
Μέγεθος κάλυψης |
Μέγεθος κιβωτίων |
Τερματικά
|
Knockouts |
| L*H*T (χιλ.) |
L*W*D*T (χιλ.) |
μέγεθος (χιλ.) |
PE |
Ν |
μια πλευρά qty |
|
Μ3-110
|
10way |
278×240×20.0 (29,0) |
256×210×90×1.0 |
6×10.4 |
8 |
9 |
5 |
|
Μ3-112
|
12way |
316×240×20.0 (29,0) |
292×210×90×1.0 |
6×10.4 |
8 |
9 |
6 |
|
Μ3-114
|
14way |
352×240×20.0 (29,0) |
328×210×90×1.0 |
6×10.4 |
8 |
9 |
7 |
|
Μ3-116
|
16way |
388×252×20.0 (29,0) |
364×210×90×1.0 |
6×10.4 |
11 |
12 |
7 |
|
Μ3-118
|
18way |
424×252×20.0 (29,0) |
400×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
Μ3-120
|
20way |
460×252×20.0 (29,0) |
436×210×90×1.0 |
6×10.4 |
11 |
12 |
10 |
|
Μ3-224
|
24way |
316×415×22.3 (31,3) |
292×380×90×1.0 |
6.4×12 |
12 |
13 |
8 |
|
Μ3-232
|
32way |
388×415×22.3 (31,3) |
364×380×90×1.0 |
6.4×12 |
14 |
15 |
10 |
|
Μ3-240
|
40way |
460×415×22.3 (31,3) |
436×380×90×1.0 |
6.4×12 |
17 |
18 |
12 |
Επίδειξη επισκόπησης επιχείρησης
Εφαρμογή
Σειρά μ3 που χρησιμοποιείται κυρίως για τον εσωτερικό έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.
1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά χαλκού (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 6%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Οι πλαστικοί σφιγκτήρες καλωδίων είναι εξοπλισμένοι κάτω από τη ράγα DIN.
Συσκευασία
| Πρότυπο |
Μέγεθος χαρτοκιβωτίων |
Όγκος/ctn |
PC/ctn |
Υπολογισμένο βάρος (κλ/ctn) |
| χιλ. |
μ ³ |
καθαρό βάρος |
ακαθάριστο βάρος |
| Μ3-110 |
595×300×515 |
0,0919 |
10 |
17.10 |
|
| Μ3-112 |
595×340×515 |
0,1042 |
10 |
9.25 |
|
| Μ3-114 |
595×260×380 |
0,0588 |
5 |
10.20 |
|
| Μ3-116 |
595×275×420 |
0,0687 |
5 |
11.65 |
|
| Μ3-118 |
595×275×455 |
0,0744 |
5 |
12.40 |
|
| Μ3-120 |
595×275×490 |
0,0801 |
5 |
5.40 |
|
| Μ3-224 |
465×155×375 |
0,0270 |
1 |
6.70 |
|
| Μ3-232 |
465×155×445 |
0,0327 |
1 |
3.60 |
|
| Μ3-240 |
465×155×520 |
0,0375 |
1 |
4.05 |
|
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
