Λεπτομέρειες:
|
| Όνομα προϊόντων: | επιφανειακά τοποθετημένος ηλεκτρικός πίνακας διανομής | Χρώμα: | Άσπρος |
|---|---|---|---|
| Τοποθετώντας τύπος: | Επιφάνεια που τοποθετείται | Τρόποι: | 4way |
| Υλικό πλαισίων κάλυψης: | ABS | Υλικό πορτών: | ABS/PC |
| Υλικό κιβωτίων: | ντυμένος σκόνη χάλυβας 1.0mm | Εκτιμημένο ρεύμα: | 55A/ 63A |
| Επισημαίνω: | mcb πίνακας 4 διανομής τρόπος,4 εσωτερικός πίνακας διανομής τρόπων,Στεγανοποιήστε τον πίνακα 4 τρόπων MCB |
||
Επίπεδο 40 προστασίας νέος πίνακας διανομής κιβωτίων διανομής σχεδίου 4way Mcb ηλεκτρικός
Εξασφάλιση ποιότητας
1. Επίσημη εξασφάλιση ποιότητας, διετής εξουσιοδότηση.
2. Το πάχος πιάτων ανταποκρίνεται στα εθνικά πρότυπα χωρίς σφάλμα.
3. Τα υλικά που χρησιμοποιούνται στο προϊόν είναι όλα νέα και υψηλής ποιότητας υλικά, και δεν υπάρχει κανένα ανακυκλωμένο απόβλητα υλικό.
4. Το προϊόν έχει τον υποχρεωτικό αριθμό πιστοποίησης προϊόντων της Κίνας και ανταποκρίνεται στα εθνικά πρότυπα πιστοποίησης Συμβούλιο Πολιτιστικής Συνεργασίας.
Σημεία προσοχής
1. Όταν το κατώτατο κιβώτιο ενσωματώνεται με συγκεκριμένο και χύνεται στην περιοχή, το κατώτατο κιβώτιο πρέπει να υποστηριχθεί πάνω-κάτω, και σωστός να αποτρέψει το κατώτατο κιβώτιο από την παραμόρφωση.
2. Κατά τη διάρκεια της εγκατάστασης του ανώτερου τοίχου του κατώτατου κιβωτίου, είναι απαγορευμένο για να εμποδίσει την περασμένη κλωστή τρύπα στο σωστό πιάτο με το κονίαμα τσιμέντου.
3. Η μέγιστη ροπή ρουλεμάν της στηρίζοντας βίδας στο κατώτατο κιβώτιο είναι 20n. μ.
4. Συστήνεται να εγκατασταθεί η επιτροπή υποστήριξης αφότου ο τοίχος.
Εφαρμογή
ΝΑ ΕΙΣΤΕ σειρά χρησιμοποιείται για την εσωτερική διανομή δύναμης κυρίως για τον έλεγχο φωτισμού για τα κατοικημένα και εμπορικά κτήρια.

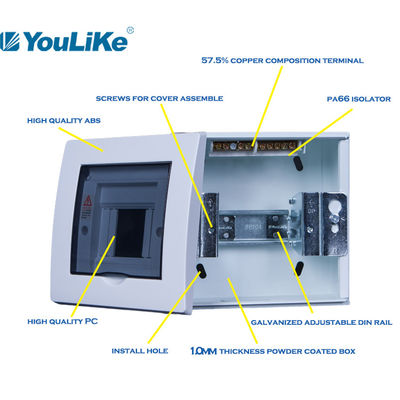

1. Ράγα DIN για να είναι γαλβανισμένος χάλυβας, με το οριζόντιο & κάθετο funtion ρύθμισης.
2. Τα τερματικά ορείχαλκου (επιχωμάτωση 1pcs & 1pcs ουδέτερες) είναι με τη σύνθεση 57,5%.
3. Ανοξείδωτα μπουλόνια επιχωμάτωσης με την ετικέτα προειδοποίησης.
4. Ενισχυμένο σχέδιο δομών για να επιτρέψει την υψηλότερη εκτατή δύναμη της πλαστικής κάλυψης.
5. Πιάτο άνοιξη μετάλλων μετάλλων για να παρέχει την πρόσθετη ζωή υπηρεσιών των πλαστικών αρθρώσεων.
Προδιαγραφές της σειράς του BE, επιφάνεια
| Πρότυπο | Τρόπος | Μέγεθος κάλυψης | Μέγεθος κιβωτίων |
Τερματικά |
Knockouts | ||
| L*H*T (χιλ.) | L*W*D*T (χιλ.) | μέγεθος (χιλ.) | PE | Ν | μια πλευρά qty | ||
| Bep-μ 104 | 4way | 168×164×16.5 (22,0) | 168×164×80×1.0 | 6*10 | 4 | 5 | 2 |
| Bep-μ 107 | 7way | 222×214×18.5 (24,0) | 221×213×80×1.0 | 6*10 | 7 | 6 | |
| Bep-μ 110 | 10way | 276×214×18.5 (24,0) | 275×213×80×1.0 | 6*10 | 8 | 7 | 7 |
| Bep-μ 112 | 12way | 312×214×18.5 (24,0) | 311×213×80×1.0 | 6*10 | 8 | 9 | 8 |
| Bep-μ 114 | 14way | 348×214×18.5 (24,0) | 347×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| Bep-μ 116 | 16way | 384×214×18.5 (24,0) | 383×213×80×1.0 | 6*10 | 11 | 10 | 9 |
| Bep-μ 118 | 18way | 420×214×18.5 (24,0) | 419×213×80×1.0 | 6*10 | 13 | 12 | 10 |
| Bep-μ 120 | 20way | 456×214×18.5 (24,0) | 455×213×80×1.0 | 6*10 | 13 | 12 | 12 |
| Bep-μ 228 | 28way | 351×381×19 (26,5) | 350×380×95×1.2 | 6.4*12 | 16 | 15 | 9 |
| Bep-μ 240 | 40way | 459×381×19 (26,5) | 458×380×95×1.2 | 6.4*12 | 18 | 17 | 12 |

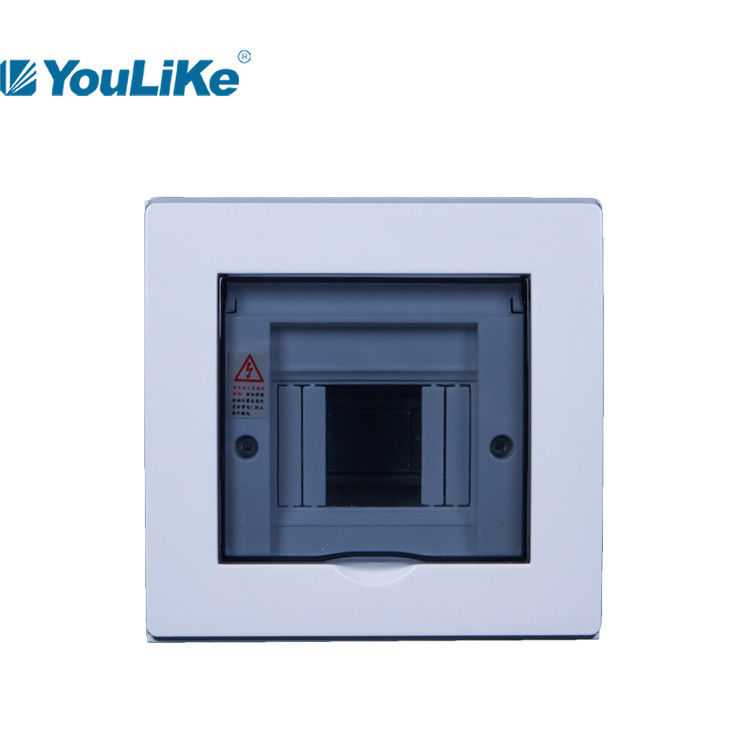

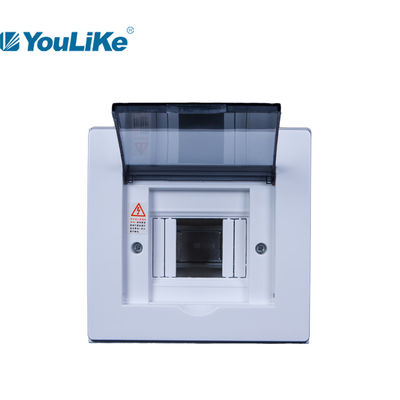

Επίδειξη λεπτομερειών προϊόντων
Συσκευασία
| Πρότυπο | Μέγεθος χαρτοκιβωτίων | Όγκος/ctn | PC/ctn | Υπολογισμένο βάρος (κλ/ctn) | |
| χιλ. | μ ³ | καθαρό βάρος | ακαθάριστο βάρος | ||
| Bep-μ 104 | 525*215*355 | 0,0401 | 10 | 9.58 | |
| Bep-μ 107 | 525*290*455 | 0,0693 | 10 | 14.66 | |
| Bep-μ 110 | 525*345*455 | 0,0825 | 10 | 17.10 | |
| Bep-μ 112 | 525*235*405 | 0,0450 | 5 | 9.25 | |
| Bep-μ 114 | 525*235*440 | 0,0543 | 5 | 10.20 | |
| Bep-μ 116 | 525*235*495 | 0,0611 | 5 | 11.65 | |
| Bep-μ 118 | 545*240*280 | 0,0367 | 2 | 6.70 | |
| Bep-μ 120 | 460*135*385 | 0,0239 | 1 | 3.60 | |
| Bep-μ 228 | 455*160*425 | 0,0310 | 1 | 4.05 | |
| Bep-μ 240 | 510*160*460 | 0,0376 | 1 | 4.75 | |
Ουδέτερη συσκευασία χαρτοκιβωτίων Το χαρτοκιβώτιο ύφους μας
Παρατηρήσεις: #1. Και το προσαρμοσμένο κιβώτιο χρώματος ή το ουδέτερο κιβώτιο είναι διαθέσιμο.
#2. Σε περίπτωση που το προσαρμοσμένο κιβώτιο χρώματος απαιτείται, υπάρχει ένα μέγεθος MOQ≥1000pcs/each.
#3. Η προσαρμοσμένη τυπωμένη ύλη λογότυπων στο προϊόν είναι διαθέσιμη χωρίς την πρόσθετη δαπάνη.
